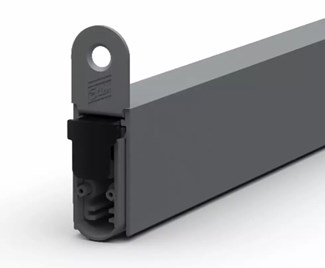

EllenMatic Soundproof automatische valdorpel alu. 628 mm

EllenMatic Soundproof automatische valdorpel alu. 628 mm

Valdorpel EllenMatic Soundproof is dé geluid-, rook- en brandwerende valdorpel voor houten deuren. De valdorpel zorgt voor een automatische afsluiting van de kier onder een deur.
Dankzij de ingebouwde 'no-break'-functie veert het binnenwerk terug als er obstakels onder de deur liggen.

• Aluminium behuizing met siliconen afdichting
• Automatische afdichting
• Geluidswerend 51 dB
• Brandwerend: 30, 60 en 90 minuten
• Rookwerend volgens NEN-EN 13501-2 “Sa” (koude rook) en NEN-EN 1634-3 "S200" (hete rook)
• Enkelzijdige bediening aan de scharnierzijde
• Loodrechte verplaatsing van het binnenwerk zonder zijwaartse beweging
• Handmatig verstelbare aandrukknop voor fijne afstelling

Toepassing:

• Houten binnendeuren

Technische gegevens:

• Maximale kiergrootte 20 mm
• Groefmaat 15 x 30 mm
• Standaardlengten in te korten met 150 mm
• Ook op maat leverbaar
• Minimale lengte 300 mm als automatische valdorpel
• Maximale lengte 1600 mm
• Lengtes tussen 150 en 300 mm mogelijk als niet-automatische sleepdorpel
• Montage door middel van ophangplaatjes

Montage advies:

Tocht, geluid, rook en brand zijn eenvoudig tegen te houden door de juiste montage van de valdorpel. Lees daarvoor de meegeleverde montage-instructie, bekijk de video en volg het stappenplan.
Leg vooraf de benodigde materialen klaar:

• Rolmaat of duimstok
• Potlood
• IJzerzaag
• Vijl
• Boormachine met sterbitje

Stappenplan Valdorpel EllenMatic Soundproof monteren:

1. Meet de freesmaat in de deur op om zeker te zijn dat de valdorpel past in de groef
2. Meet vervolgens de breedte van de deur op, om de lengte van de valdorpel te bepalen
3. Verwijder de ophangplaatjes én aandrukknop
4. Trek de afdichting terug richting de aandrukknopzijde
5. Teken de juiste lengte af op de valdorpelLet op: kort in aan de niet-aandrukknopzijde!
6. Zaag de valdorpel op maat
7. Vijl de eventueel ontstane bramen van het aluminium af
8. Schuif de afdichting terug. Zorg dat er aan iedere zijde 3 mm oversteekt voor een optimale afdichting van de hoeken
9. Knip het teveel aan afdichting eraf
10. Schuif de valdorpel in de deur en bevestig met de ophangplaatjes
11. Schuif de aandrukknop in de opening tot deze vastklikt
12. Stel de valdorpel af tot de gewenste kierdichting is bereikt
13. Test de kierdichting met behulp van een stuk papier > het papier moet vast zitten, maar mag niet scheuren

Merk	Ellen
Type	Soundproof
Lengte	628 mm
Materiaal	Aluminium
Uitvoering	Tocht-, geluid-, rook- en brandwerend
